Panduan Cincin Siri MPMDS
Panduan Cincin Siri MPMDS terutamanya berfungsi sebagai panduan dan digunakan terutamanya untuk membimbing piston dan cincin omboh dalam silinder hidraulik dan silinder pneumatik, memainkan peranan sokongan dan panduan.
Hantar Pertanyaan
Penerangan Produk
Cincin panduan, juga dipanggil cincin sokongan, adalah bahagian yang digunakan pada tongkat omboh atau omboh silinder hidraulik atau silinder gas untuk menyokong pergerakan omboh atau batang omboh. Ia boleh menghalang batang omboh atau omboh dari sentuhan langsung dan geseran dengan badan silinder semasa pergerakan, dan melindungi badan silinder dan rod omboh atau omboh dari kerosakan. Bahan yang biasa digunakan untuk cincin panduan adalah polyoxymethylene (POM).
Ciri -ciri permukaan alur
|
Selesai |
Rtmax (satu) |
UK (um) |
|
Slidingsurface |
≤2.5 |
0.05 - 0.3 |
|
Groovebottom |
≤10 |
≤1.6 |
|
Grooveside |
≤15 |
≤3 |

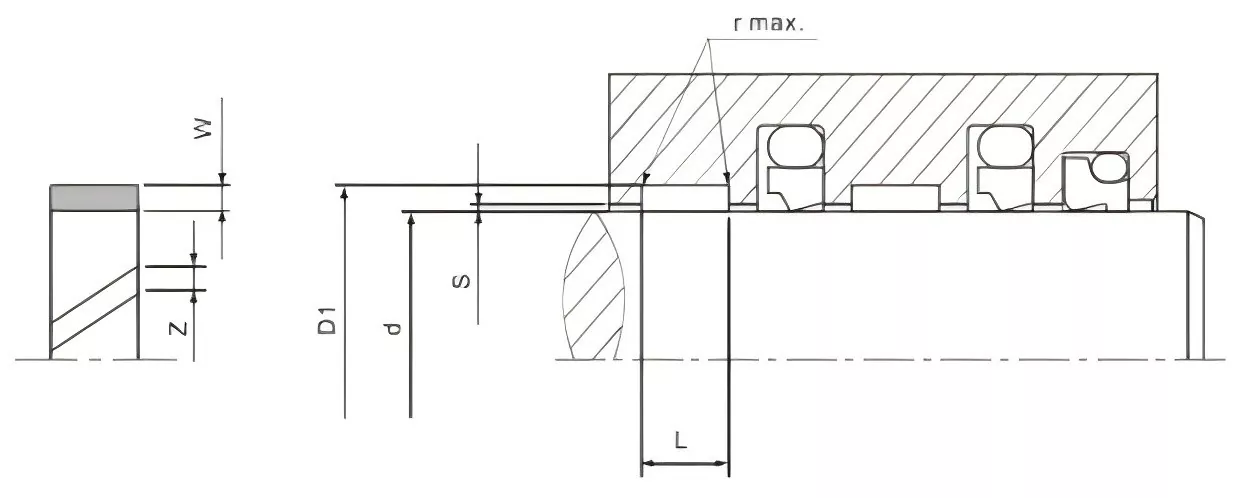

Spesifikasi
|
Diameter rod |
Diameter bawah |
Lebar alur |
Byness berpandu |
Panduan Cincin Panduan |
|
D F8/H9 |
D1 H8 |
L+0.2 |
W |
Z |
|
8-20.0 |
D +3.10 |
2.5 |
1.55 |
1-2 |
|
10-50.0 |
D +3.10 |
4 |
1.55 |
1-3 |
|
15-140.0 |
D +5.00 |
5.6 |
2.5 |
2-5 |
|
20-220.0 |
D +5.00 |
9.7 |
2.5 |
2-9 |
|
80-400.0 |
D +5.00 |
15 |
2.5 |
4-15 |
|
200-999.9 |
D +5.00 |
25 |
2.5 |
8-33 |
|
1000-4200.0 |
D +5.00 |
25 |
2.5 |
33-134 |
|
280-999.9 |
D +8.00 |
25 |
4 |
10-33 |
|
1000-2200.0 |
D +8.00 |
25 |
4 |
33-70 |
Had pelepasan s
|
Diameter silinder |
Smin. |
Smax. |
D |
Rmax. |
|
8-20 |
0.20 |
0.30 |
8-250 |
0.2 |
|
20-100 |
0.25 |
0.40 |
＞ 250 |
0.4 |
|
101-250 |
0.30 |
0.60 |
||
|
251-500 |
0.40 |
0.80 |
||
|
501-1000 |
0.50 |
1.10 |
||
|
＞ 1001 |
0.60 |
1.20 |
||
Dapatkan sebut harga sekarang

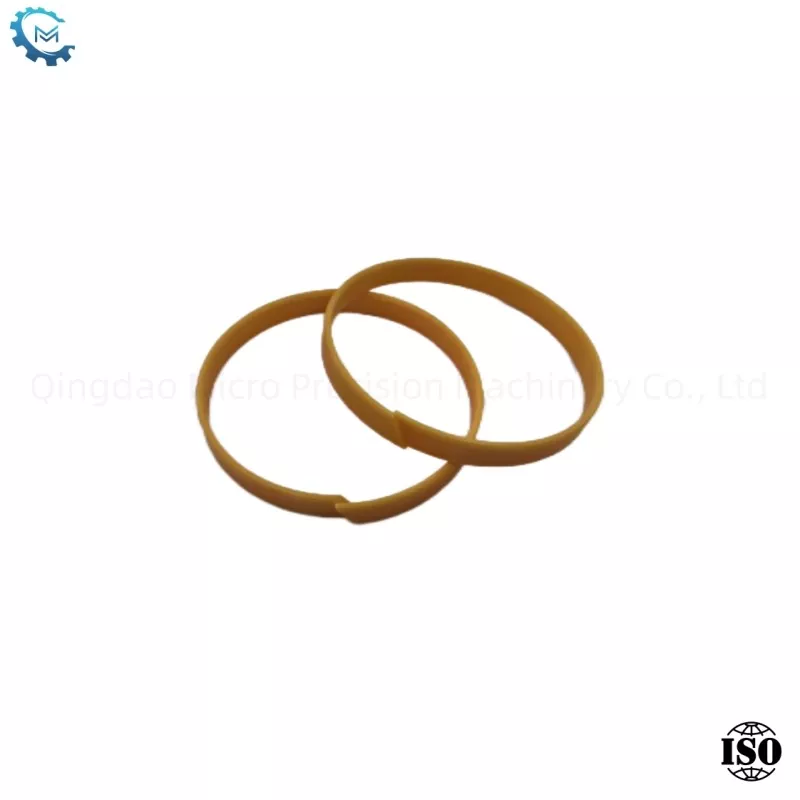

Diisi dengan PTFE
Ciri -ciri
Tali pinggang panduan bukan logam untuk batang omboh, tersedia dalam jenis pemotongan siap sedia dan di lokasi
▶Bahan
-Peretan tahan lasak adalah komposit gangsa PTFE
▶Prestasi
Unsur panduan bukan logam untuk rod omboh, juga sesuai untuk rongga standard ISO10766.
-Metal/Plastic Material berpasangan menghalang kapasiti beban terhad "menyekat" dan "penyitaan" (bahan);
-Setrik geseran, tiada fenomena stic-slip; Sesuai untuk keadaan kerja yang kering dengan pelinciran yang lemah;
-Menging redaman getaran (getaran radial);
-Buka kemungkinan kekotoran asing;
-Guide cincin sudut membulatkan menghalang penyemperitan jurang kelebihan "penyemperitan" di sudut separa lingkaran alur rongga.
> Keadaan kerja
Kelajuan linear: ≤15 m/s;
Kapasiti beban: ≤15 n/mm2, pada 20 ℃; <7.5n/, pada 80 ℃; <5n/mm2, pada 120c. Suhu operasi maksimum: -60 ° C ~+150 ° C (200 ° C).

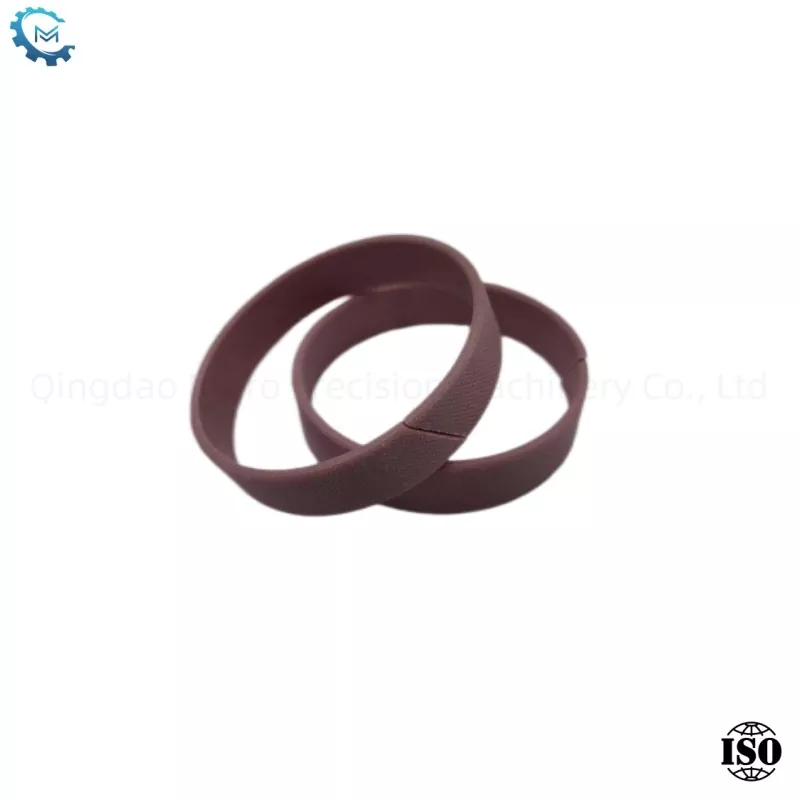

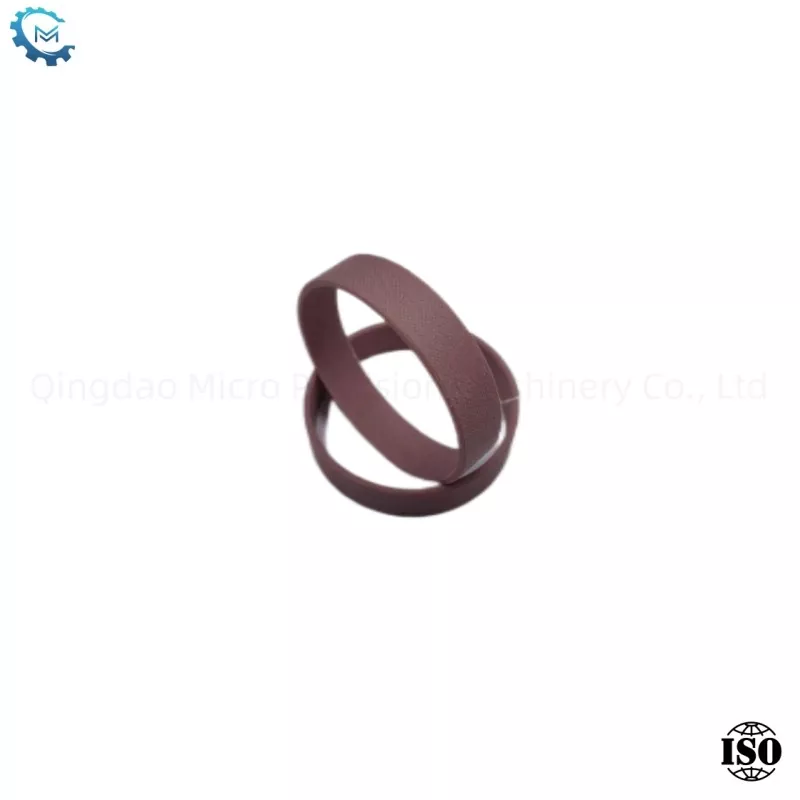

Kain fenolik
▶Ciri -ciri
Elemen panduan bukan logam untuk omboh.
▶Bahan
-Peretan tahan lasak adalah kain fenolik
▶Prestasi
Digunakan sebagai elemen panduan bukan logam untuk rod omboh, juga sesuai untuk rongga standard IS010766.
-Metal/Plastic Material berpasangan menghalang "menyekat" dan "penyitaan" fenomena;
-Pengalaman galas beban, elastik sebelum mencapai suhu kerja rapuh;
-Guide cincin sudut membulatkan menghalang penyemperitan kelebihan "penyemperitan" di sudut separa bulat alur rongga.
▶Keadaan kerja
Kelajuan garis: <1m/s
Kapasiti Beban: <50n/mm2, di bawah suhu maksimum 120c: -60 ℃ ~+120 ° C
