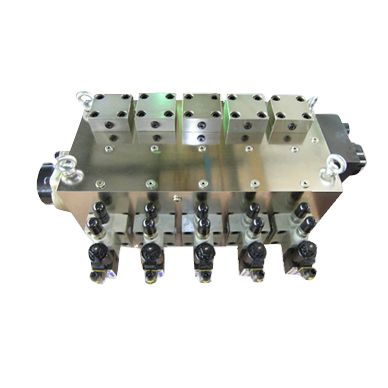

Blok injap stesen hidraulik ialah komponen automasi yang dikendalikan oleh minyak tekanan. Ia dikawal oleh minyak tekanan injap pengagihan tekanan. Ia biasanya digunakan dalam kombinasi dengan injap pengagihan tekanan elektromagnet dan boleh digunakan untuk mengawal dari jauh dan mematikan sistem saluran paip minyak, gas dan air stesen janakuasa hidro. . Komponen teras injap hidraulik ialah blok injap hidraulik, yang memainkan peranan penting dalam mengawal arah, tekanan dan aliran aliran cecair dalam injap hidraulik. Penggunaan blok injap hidraulik bukan sahaja memudahkan reka bentuk dan pemasangan sistem hidraulik, tetapi juga memudahkan penyepaduan dan penyeragaman sistem hidraulik, yang bermanfaat untuk mengurangkan kos pembuatan dan meningkatkan ketepatan dan kebolehpercayaan.

Bahan Blok Injap Stesen Hidraulik:

Keluli 20#, keluli tempa 35, keluli 45#, Q355D, besi tuang, aluminium, dll. Bahan pengikat injap hidraulik memerlukan pengesanan kecacatan dan boleh digunakan selepas lulus ujian.

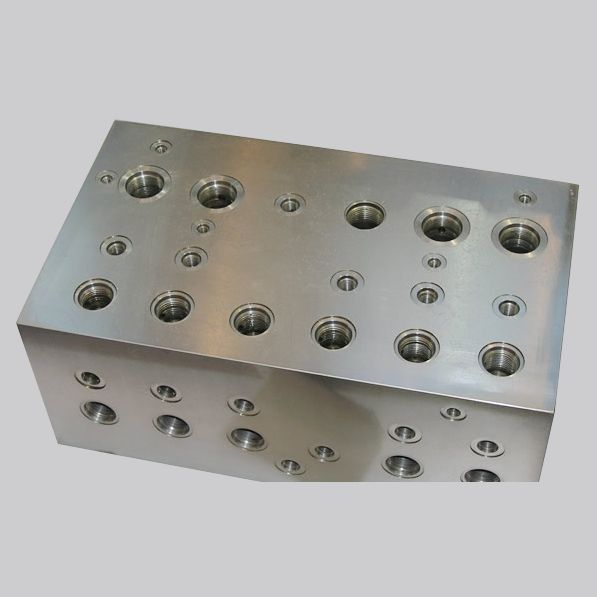

Semua lubang skru pada blok injap hidraulik harus mempunyai keperluan ketepatan pemesinan. Secara amnya, 7H dipilih. Ketepatan pemesinan lubang pelekap injap kartrij berulir hendaklah mematuhi keperluan sampel produk. Kekasaran lubang pelekap injap kartrij ialah Ra0.8. Di samping itu, terdapat juga toleransi dimensi dan keperluan toleransi geometri. Kekasaran permukaan alur 0-ring ialah Ra1.6, dan kekasaran permukaan saluran aliran am ialah Ra12.5.

Blok injap tekanan tinggi terbaik diperbuat daripada 35 keluli palsu. Blok injap am diperbuat daripada keluli A3 atau besi mulur. Apabila memotong bahan blok injap dari plat dengan pemotongan gas, elaun pemprosesan yang mencukupi harus ditinggalkan. Adalah lebih baik untuk memotong blok injap kosong Dipalsukan dan kemudian diproses. Bahan yang digunakan untuk memproses blok injap mesti memastikan bahawa struktur dalaman adalah padat dan tidak boleh mempunyai kecacatan seperti interlayer dan trachoma. Jika perlu, kosong hendaklah diperiksa untuk kecacatan. Bongkah besi tuang dan blok keluli yang lebih besar hendaklah diumur dan dirawat sebelum diproses.

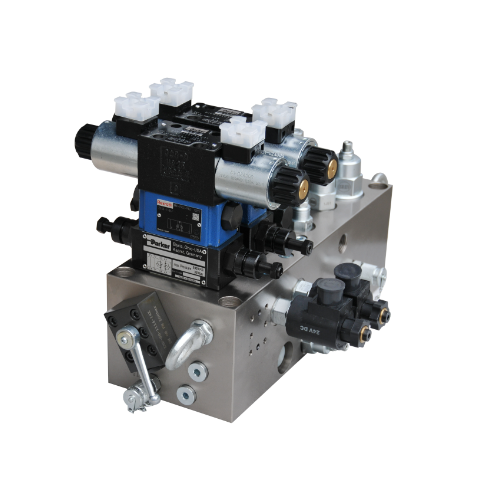

Gambaran keseluruhan produk Blok Injap Stesen Hidraulik

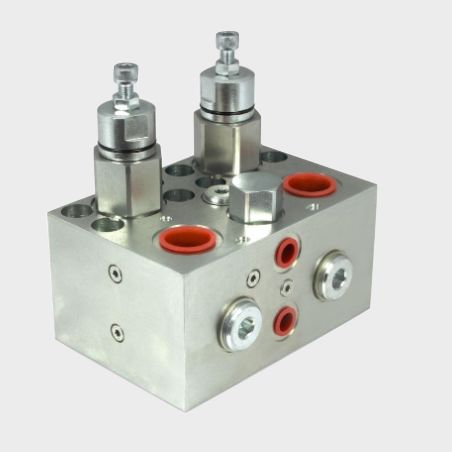

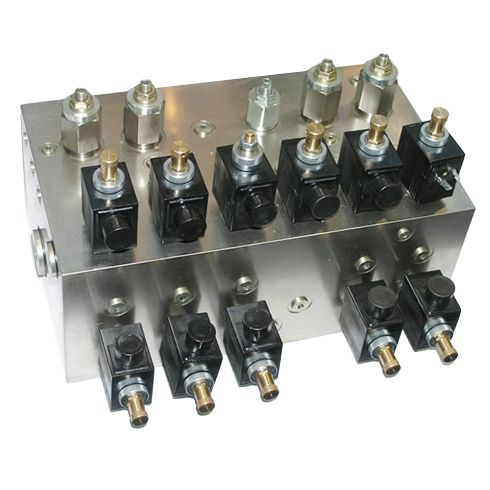

Blok injap hidraulik adalah litar kecil semasa operasi. Semasa penggunaan, pelbagai injap yang digunakan akan digabungkan ke tahap tertentu melalui lubang minyak di blok injap. Sebagai contoh, kami kini menggunakan blok injap imbangan, yang menyepadukan injap imbangan, injap pengurangan tekanan, injap sehala, injap undur dan injap ulang-alik. Blok injap hidraulik adalah peranti hidraulik bebas pada tahap tertentu. Ia membekalkan minyak mengikut keperluan peranti pemanduannya semasa operasi dan mengawal arah, tekanan dan aliran aliran minyak ke tahap tertentu. Ia sesuai untuk mesin hos dan peranti hidraulik yang boleh dipisahkan. pelbagai jentera hidraulik.

Motor blok injap hidraulik akan memacu putaran ke tahap tertentu, supaya pam akan menyedut minyak dari tangki dan minyak pam. Ini secara langsung akan menukar tenaga mekanikalnya kepada tenaga tekanan minyak hidraulik ke tahap tertentu. Semasa operasi, ia akan Minyak hidraulik diselaraskan dalam arah, tekanan, dan aliran oleh injap hidraulik melalui blok bersepadu dan kemudian dihantar ke silinder minyak atau motor minyak mesin hidraulik melalui saluran paip luaran, dengan itu mengawal perubahan arah motor hidraulik, saiz dan kuasa peralatan rawatan kumbahan, dan Kelajuan memacu pelbagai jentera hidraulik untuk melakukan kerja.

Sistem lengkap Blok Injap Stesen Hidraulik terdiri daripada komponen berikut:

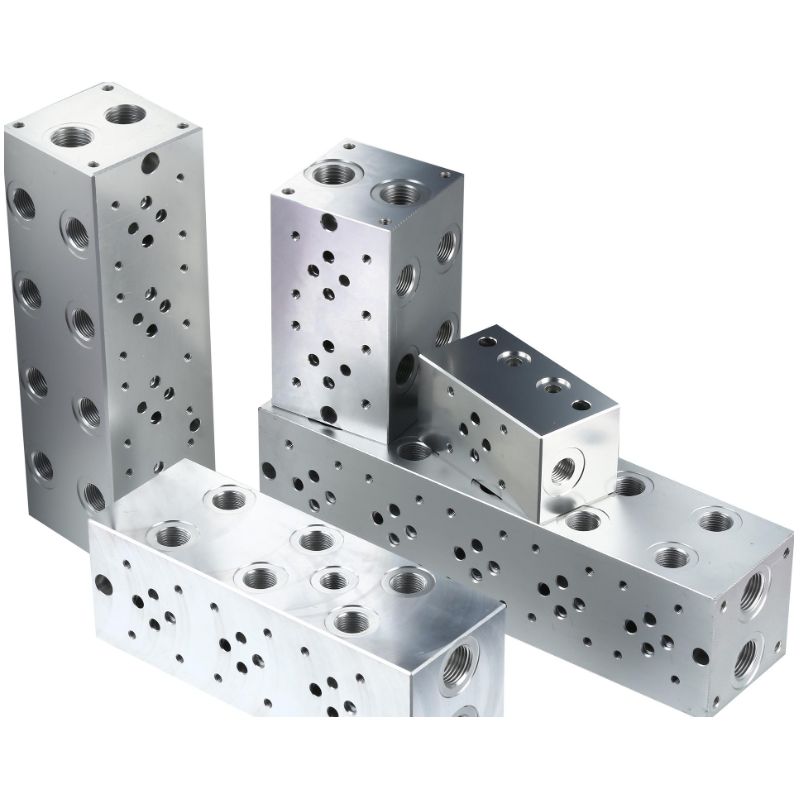

Blok minyak

Membentuk perumahan injap kartrij dan menyediakan saluran sambungan, yang membawa kepada injap pandu.

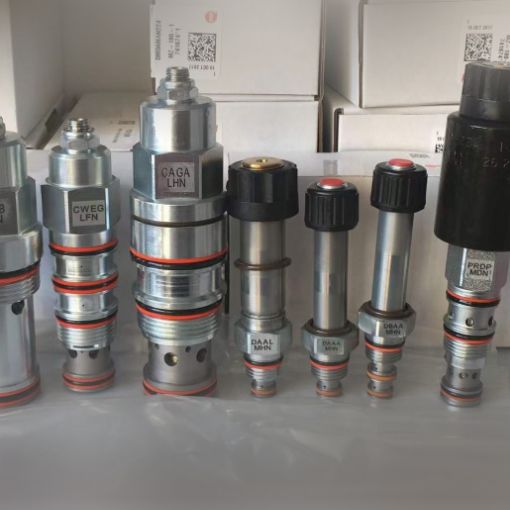

injap kartrij

Injap kon dikawal secara hidraulik dengan dua port servis dan satu port kawalan.

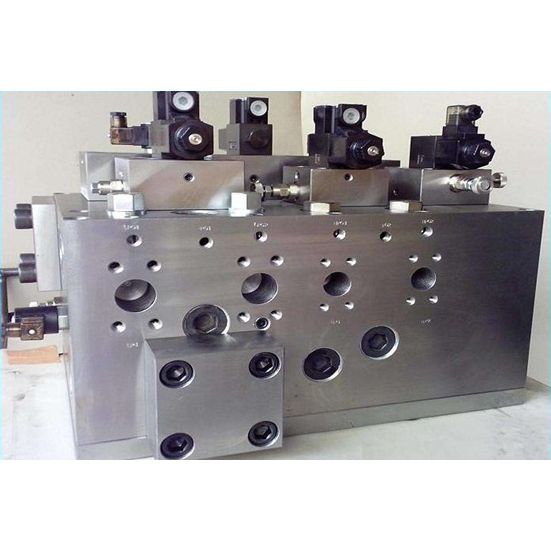

penutup

Tujuan utamanya adalah untuk mengelak laluan ke injap kartrij dan juga untuk menyediakan saluran minyak sambungan ke injap pandu.

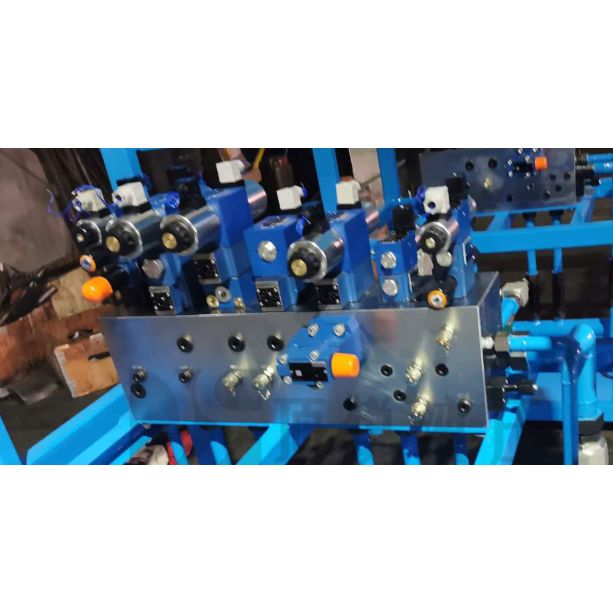

injap pandu

Injap kawalan arah atau tekanan yang direka bentuk kecil secara konvensional yang tugasnya adalah untuk mengawal injap kartrij, sebaik-baiknya dengan konfigurasi port NG6 piawai

Blok litar minyak ialah koleksi litar minyak hidraulik yang berselerak. Ringkasnya, blok hidraulik adalah blok yang mengawal kerja minyak hidraulik. Biasanya dihasilkan oleh Jinwu, setiap sistem hidraulik perlu direka secara berasingan mengikut rajah skema hidraulik. Kelebihannya ialah ia memudahkan pemasangan, pemeriksaan, penggantian dan penyelenggaraan seterusnya sistem hidraulik. Kelemahannya ialah keperluan reka bentuk dan pemprosesan adalah tinggi, kos sekeping tunggal adalah tinggi, dan stesen hidraulik yang disesuaikan tidak sesuai untuk pengeluaran sekeping tunggal dan kelompok kecil.

Ringkasnya, blok hidraulik adalah blok yang mengawal kerja minyak hidraulik.

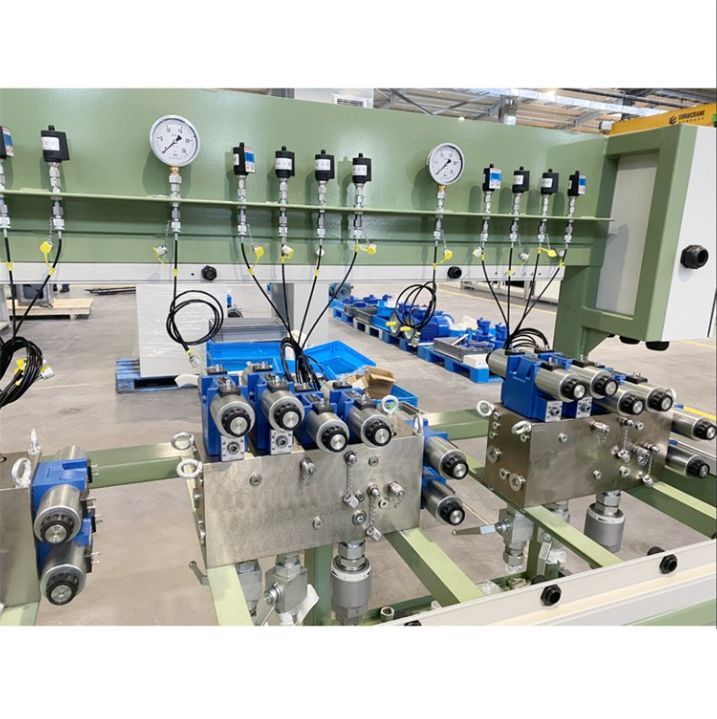

Bentuk konfigurasi komponen hidraulik dalam sistem hidraulik pada masa ini menggunakan konfigurasi bersepadu. Konfigurasi blok bersepadu adalah untuk memasang injap hidraulik plat pada permukaan blok litar minyak, yang mempunyai ciri-ciri struktur padat dan penyelenggaraan yang mudah. Untuk sistem hidraulik yang terdiri daripada berbilang litar asas, litar hidraulik asas biasanya dikumpulkan mengikut komposisi unit peralatan, dan setiap kumpulan sepadan dengan blok litar minyak. Apabila mereka bentuk blok litar minyak, sedikit kesilapan akan membawa kepada ralat dalam reka bentuk dan pembuatan. Oleh itu, adalah penting untuk memilih perisian reka bentuk profesional untuk mereka bentuk blok litar minyak.
