Analisis Punca Perubahan Rod Piston Silinder Hidraulik

Memperkenalkan

Semasa operasi atau penyelenggaraan silinder hidraulik, perubahan warna yang tidak normal sering diperhatikan pada permukaan batang omboh. Perubahan ini biasanya kelihatan hitam, membentuk kontras yang tajam dengan permukaan keperakan asli yang asliPiston Rod. Artikel ini secara sistematik menganalisis punca fenomena perubahan warna ini dan mencadangkan penyelesaian peningkatan yang berkesan.

1. Penerangan Masalah

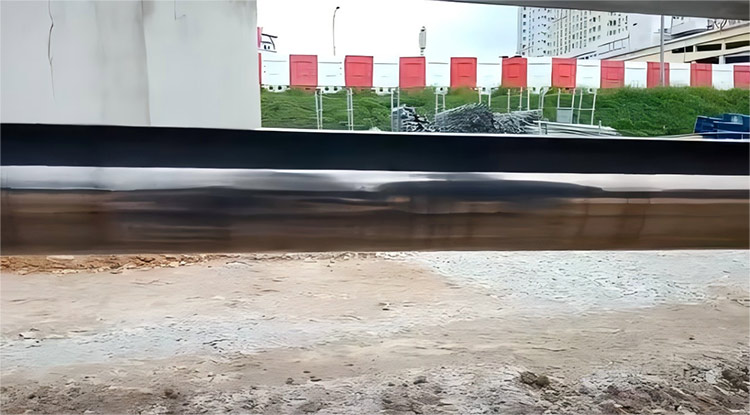

Permukaan silinder hidraulikPiston Rodtelah kehilangan kilauan logam dan menjadi hitam. Perubahan warna tidak sekata dan tidak boleh dikeluarkan dengan kertas tandas, tetapi boleh dikikis. Semasa pembaikan di lokasi, kami menggilapnya dengan lilin kasar yang digunakan untuk pembaikan cat automotif, yang berfungsi dengan baik. Walau bagaimanapun, pembaikan ini hanya penyelesaian sementara.

Blackening bermula pada cincin penampan apabila silinder sepenuhnya ditarik balik dan berakhir pada cincin penampan apabila ia dilanjutkan sepenuhnya.

2. Sebab analisis

l Ini disebabkan oleh plumbum dalam galas bebas minyak atau bahan tambahan dalam minyak hidraulik yang mematuhi permukaan batang omboh pada suhu tinggi.

l Berdasarkan sejauh mana pengetatan dan bahan -bahan rod omboh bersentuhan dengan semasa pergerakan, bahan pengetua mungkin berasal dari cincin penampan dan minyak hidraulik.

l Analisis bahagian yang berwarna hitam dari rod omboh mendedahkan bahawa kedua -dua bahan tersebut terdiri daripada c, o, dan h, dan bahawa mereka merendahkan dan menguraikan pada suhu yang tinggi, melepaskan analisis c dan O. thermogravimetrik pada buffer dan buffer. terurai pada suhu melebihi 260 ° C. Ini menunjukkan bahawa semasa pergerakan batang omboh yang berpanjangan dan kerap, haba yang dihasilkan oleh geseran antara cincin penampan dan batang omboh berkumpul di cincin penampan. Apabila suhu tempatan melebihi suhu degradasi minyak hidraulik, filem minyak pada batang omboh merosot di bawah suhu tinggi, melepaskan unsur -unsur C dan O yang mematuhi permukaan batang omboh, membentuk filem yang berkulit hitam. Selain itu, majoriti tekanan yang dihasilkan semasa lanjutan silinder hidraulik ditanggung oleh cincin penampan HBY. Tekanan ini pada meterai dihantar ke cincin penahan HBY, meningkatkan geseran di antara cincin penahan dan badan rod omboh, memburukkan lagi pemanasan geseran dan meningkatkan risiko pengikatan.

3. Pelan Peningkatan

l Gantikan minyak hidraulik untuk menaikkan suhu penguraian minyak hidraulik; Khususnya, elakkan mencampurkan minyak hidraulik jenama yang berbeza.

l Cincin penahan HBY yang asal diperbuat daripada resin poliamida 12nm dengan kekerasan Rockwell R 123. Bahan ini digantikan dengan resin 49yf polytetrafluoroethylene dengan kekerasan durometer d 70.49yf jauh lebih rendah dalam kekerasan daripada 12nm, mengurangkan haba pekarangan dan menurunkan haba pekarangan dan menurunkan haba pekarangan dan menurunkan haba pekarangan dan menurunkan haba pekarangan dan menurunkan haba pekarangan dan menurunkan haba pekarangan dan menurunkan haba pekarangan dan menurunkan haba pekarangan dan menurunkan haba pekarangan dan menurunkan haba pekarangan dan menurunkan haba pekarangan dan menurunkan haba pekarangan dan menurunkan haba pekarangan dan menurunkan haba pekarangan dan menurunkan haba pekarangan dan menurunkan haba pekarangan dan menurunkan haba pekarangan dan menurunkan haba pekarangan dan menurunkan haba pekarangan dan menurunkan haba pekarangan dan menurunkan haba pekemar Walau bagaimanapun, peningkatan ini juga membawa risiko tertentu: kekerasan yang dikurangkan dari cincin penahan mengurangkan rintangan tekanan tinggi dan boleh menyebabkan penyemperitan selepas penggunaan jangka panjang. Silinder hidraulik selepas penambahbaikan telah menunjukkan kurang berkulit hitam semasa penggunaan berikutnya.

Ringkasan

Pengisaran silinder hidraulikPiston RodsHasil daripada kesan gabungan degradasi minyak hidraulik (melepaskan karbon/oksigen pada ~ 200 ° C) dan haba yang disebabkan oleh geseran dari cincin penahan HBY. Menggantikan cincin poliamida R123-Hardness yang asal dengan D70 PTFE yang lebih lembut (49YF) berkurangan dengan ketara, walaupun dengan potensi risiko penyemperitan jangka panjang. Melaksanakan langkah-langkah dwi-menggunakan minyak hidraulik gred tinggi dan pemeriksaan tetap yang bersesuaian-mengekalkan peningkatan yang berterusan sambil mengurangkan tekanan rintangan tekanan.
